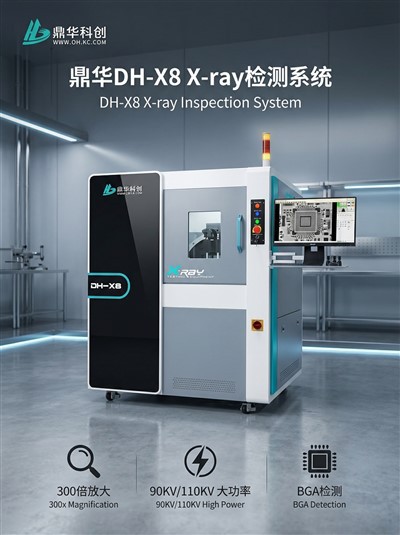

Xray dla Voard Electronics
To urządzenie rentgenowskie do PCB-umożliwia precyzyjne-badania nieniszczące w branży elektronicznej i produkcyjnej. Jako wszechstronna przemysłowa maszyna rentgenowska jest wyposażona w detektor przechylania i programowalny stolik do kontroli pod wieloma-kątami — idealnie nadaje się do zastosowań w testerach ECU w samochodach i analizy zespołów PCB.
Opis
Przegląd produktu

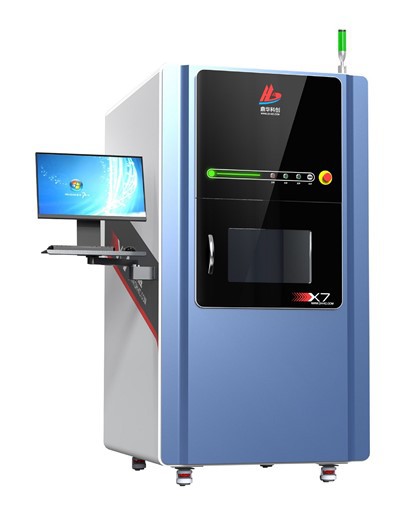

Nasz-najnowocześniejszy--techniczny stanMaszyna-do prześwietlania płytek PCBna nowo definiuje precyzyjne-testy nieniszczące. Jako wszechstronnyPrzemysłowy aparat rentgenowski-zapewnia niezrównane możliwości kontroli jakości i analizy awarii w złożonej elektronice i komponentach.
Podstawowe funkcje i zalety
1.XY-Etap ruchu osi:Umożliwia szeroki zakres skanowania, znacznie zwiększając wydajność i niezawodność kontroli produktów.
Detektor obrazu z odchyleniem o 2,60 stopnia:Ułatwia bezproblemową obserwację-defektów ścian bocznych w komponentach takich jak BGA, zapewniając kompleksowośćTester ECU-analiza jakości krytycznej elektroniki samochodowej.
3. Źródło i odbiornik rzeczywistej-linii czasu:Wykorzystuje uszczelnione źródło japońskiej firmy HAMAMATSU o wysokiej{{0}czułości w połączeniu z-cyfrowym płaskim-detektorem panelowym o wysokiej rozdzielczości, zapewniającym ostre-obrazowanie w czasie rzeczywistym.
4. Wizualne okno automatycznej nawigacji:Przyjazny dla użytkownika interfejs-umożliwia operatorom szybkie lokalizowanie celów inspekcji i przybliżanie ich, usprawniając przepływ pracy.
5. Przestronna platforma załadunkowa:Posiada dużą komorę inspekcyjną o wymiarach 550 mm x 670 mm, mieszczącą szeroką gamę rozmiarów produktów.
6. Programowalne receptury inspekcyjne:Idealny do-automatycznych inspekcji na dużą skalę, zwiększający wydajność i zapewniający spójne wyniki, partia po partii.
7. Zarządzanie biblioteką pracy cyfrowej:Zapisuj, edytuj i zarządzaj programami inspekcji, aby zapewnić powtarzalne i identyfikowalne kontrole jakości.
8.Integracja systemu S/ERP:Obsługuje konfigurowalną łączność w celu bezproblemowego zarządzania danymi i integracji z inteligentnymi systemami fabrycznymi.
Domeny aplikacji
Ta premiaPrzemysłowy aparat rentgenowski-został zaprojektowany z myślą o doskonałości w wielu sektorach:
1. Półprzewodniki i zaawansowane opakowania:Kontrola układów scalonych, BGA, CSP, Flip Chip.
2.PCB i montaż (SMT/DIP):WyczerpującyMaszyna-do prześwietlania płytek PCBdo połączeń lutowanych, pustych przestrzeni i rozmieszczenia komponentów.
3. Elektronika samochodowa:Krytyczna kontrola dsTester ECUaplikacje, czujniki, złącza i moduły sterujące.
4. Części samochodowe:Odlewy, kształtki aluminiowe i inne elementy-krytyczne dla bezpieczeństwa.
5. Nowa energia:Kontrola ogniw i modułów akumulatorów litowo-jonowych.
6. Branże specjalistyczne:Ogniwa fotowoltaiczne, formowane tworzywa sztuczne, podłoża ceramiczne i nie tylko.
Parametry produktów
Dane techniczne maszyny :
| Przedmiot | Parametr | Przedmiot | Parametr | |
| Wymiar: | 1500 × 1500 × 2100 mm | Zasilanie: | AC220V 10A | |
| Waga: | około 1500 kg | Waga po spakowaniu: | Około. 1800kg | |
| Wymiary opakowania: | 1600 × 1600 × 2200 mm | Pobór mocy: | 1,7 kW | |
| Metoda ładowania: | podręcznik | Tryb wykrywania: | nieaktywny | |
| Metoda działania: | podręcznik | Zarządzanie uprawnieniami: | hasło |
Lampa rentgenowska-:
| Przedmiot | Parametr | Przedmiot | Parametr |
| Typ rury świetlnej: | Zamknięte | Prąd fotokomórki: | 200μA |
| Napięcie lampy: | 90KV | Rozmiar ostrości: | 3-5um |
| Metoda chłodzenia: | chłodzenie powietrzem | Powiększenie geometryczne: | 300 razy |
System obrazowania:
| Przedmiot | Parametr | Przedmiot | Parametr |
| Detektor: | Nowe TFT | Tolerancja promieniowania: | 10000 Gy |
| Efektywny obszar obrazowania: | 130 × 130 mm | Poziom ochrony: | IP65 |
| Matryca pikseli: | 1536 × 1536 | Rozmiar: | 176 × 176 × 47 mm |
| Rozmiar piksela: | 85μm | Waga: | 3,5 kg |
| Rozdzielczość przestrzenna: | 5,8 lp/mm | Moc: | 9W |
| Liczba klatek na sekundę: | 20 klatek na sekundę | Temperatura robocza: | 10-40 stopni |
| Cyfry konwersji AD: | 16-bitowy | Temperatura przechowywania: | -10-55 stopni |
| Interfejs danych: | Gigabitowy Ethernet | Wilgotność robocza: | 20-90% HP (bez kondensacji) |
| Tryb wyzwalania: | akwizycja ciągła, synchronizacja impulsów | Wilgotność przechowywania: | 10-90% HP (bez kondensacji) |
| Zasięg-promieniowania rentgenowskiego: | 40KV-130KV | Ustawienia obrazu: | Jasność, kontrast, automatyczne wzmocnienie i ekspozycja |
Komputer przemysłowy
| Przedmiot | Parametr | Przedmiot | Parametr |
| Monitor: | 21,5-calowy monitor o wysokiej rozdzielczości | System operacyjny: | Windows 10 64-bitowy |
| Instrukcja obsługi: | Klawiatura/mysz | Dysk twardy/pamięć: | 1TB/8G |
Gwarancja bezpieczeństwa
Dawka promieniowania:
Wykorzystuje stalową-ołowiową-konstrukcję ochronną, a szyba w przednich drzwiach wykonana jest ze szkła zawierającego{{2}ołów ołowiu, co zapewnia ochronę przed promieniowaniem. W dowolnym miejscu w odległości 20 mm od obudowy zmierzony współczynnik równoważnej dawki promieniowania mniejszy lub równy 1 μSv/h, zgodnie z międzynarodowymi normami.
Okno podglądowe ze szkła ołowiowego:
Przezroczyste szkło ołowiowe izoluje promieniowanie, umożliwiając jednocześnie obserwację badanego obiektu.
Blokada bezpieczeństwa:
Wszystkie drzwi serwisowe są wyposażone w dwa-wyłączniki krańcowe o wysokiej czułości. Po otwarciu jakichkolwiek drzwi lampa rentgenowska-jest natychmiast i automatycznie wyłączana-z zasilania.
Elektromagnetyczny wyłącznik drzwi bezpieczeństwa:
Okienko wzierne wyposażone jest w wyłącznik elektromagnetyczny, który uniemożliwia otwarcie okna podczas pracy lampy rentgenowskiej.
Przycisk zatrzymania awaryjnego:
Znajduje się obok stanowiska operatora; naciśnięcie go natychmiast odcina zasilanie.
Okno podglądu:
Posiada przezroczyste okienko, umożliwiające bezpośrednią obserwację próbki podczas pracy.
Ochrona lampy rentgenowskiej-:
Lampę rentgenowską-należy wyłączyć przed opuszczeniem interfejsu oprogramowania w celu wykonania innych operacji.
Wykrywanie obrazów
Wybierz nasz system nie tylko jakoMaszyna-do prześwietlania płytek PCB, ale jako kompletnyPrzemysłowy aparat rentgenowski-ekosystem zaprojektowany, aby sprostać rygorystycznym wymaganiom nowoczesnej produkcji i zapewniania jakości, szczególnie dla zaawansowanychTester ECUwalidacja i nie tylko.
