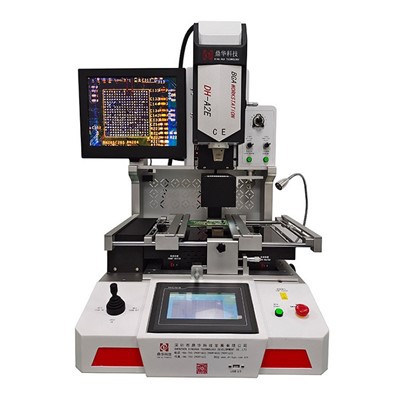

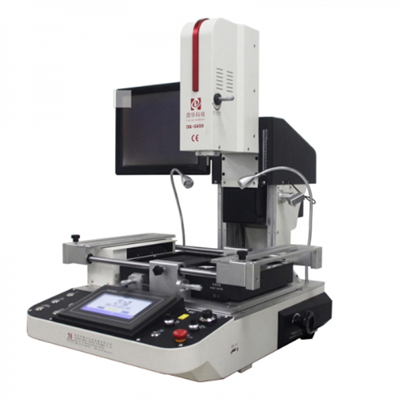

Stacja naprawcza siatki kulowej
DH-A2E stanowi krok naprzód w technologii przeróbek, łącząc automatykę przemysłową z precyzją poniżej{2}}milimetra, aby sprostać najbardziej wymagającym naprawom płytek PCB. Ta w pełni-funkcjonalna stacja naprawcza z siatką kulkową została zbudowana z myślą o środowiskach, w których powtarzalność, czas pracy i doskonałe wyniki nie podlegają-negocjacjom.
Opis
DH-A2E: Następna ewolucja w zautomatyzowanych, precyzyjnych przeróbkach
DH-A2E ustanawia nowy standard w zakresie zautomatyzowanych,-precyzyjnych napraw płytek drukowanych. Zaprojektowany jako zaawansowanystacja naprawcza z siatką kulkowąintegruje ustawienie optyczne z w pełni zautomatyzowanymi cyklami-i-wybierania, rozlutowywania i lutowania, znacznie zmniejszając zależność operatora i błędy ludzkie.
Zaprojektowany z myślą zarówno o dokładności, jak i łatwości użytkowaniastacja naprawcza smdosiąga niezwykłe parametry: kontrolę temperatury w zakresie ± 1 stopnia i dokładność pozycjonowania 0,01 mm. Intuicyjny interfejs-ekranu dotykowego z-wgranymi fabrycznie programami umożliwia technikom na wszystkich poziomach umiejętności wykonywanie skomplikowanychprzeróbka bga automatycznaprocesy z pewnością. Od delikatnych mikro-BGA po duże komponenty, DH-A2E obsługuje szeroką gamę napraw SMT, co czyni go idealnym kamieniem węgielnym dla każdego nowoczesnego laboratorium naprawy elektroniki lub linii produkcyjnej, która pragnie zwiększyć wydajność i spójność.
Zalety produktów
1. W pełni zautomatyzowany cykl napraw:Doświadcz prawdziwej obsługi-bez użycia rąk dzięki automatycznemu usuwaniu, umieszczaniu i lutowaniu wiórów. Zintegrowany system wizyjny i zautomatyzowana obsługa materiałów (pobieranie, podawanie, pozycjonowanie kamery) uzupełniają:przeróbka bga automatycznaproces minimalizujący ręczną interwencję i maksymalizujący wydajność.

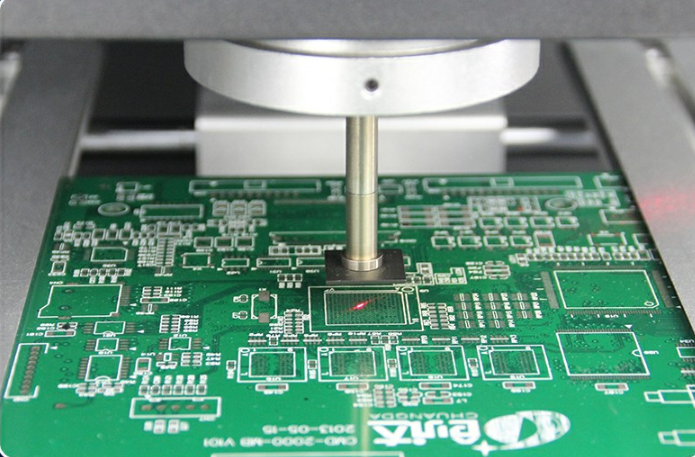

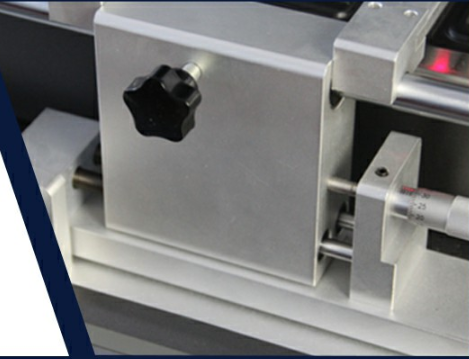

2. Sub-Wyrównanie z dokładnością do milimetra:Zintegrowany-precyzyjny system optycznego wyrównywania w połączeniu z napędzanym silnikiem suwakiem liniowym (dokładna regulacja osi X, Y, Z-) zapewnia rozmieszczenie komponentów z dokładnością0,01 mm, praktycznie eliminując niewspółosiowość.

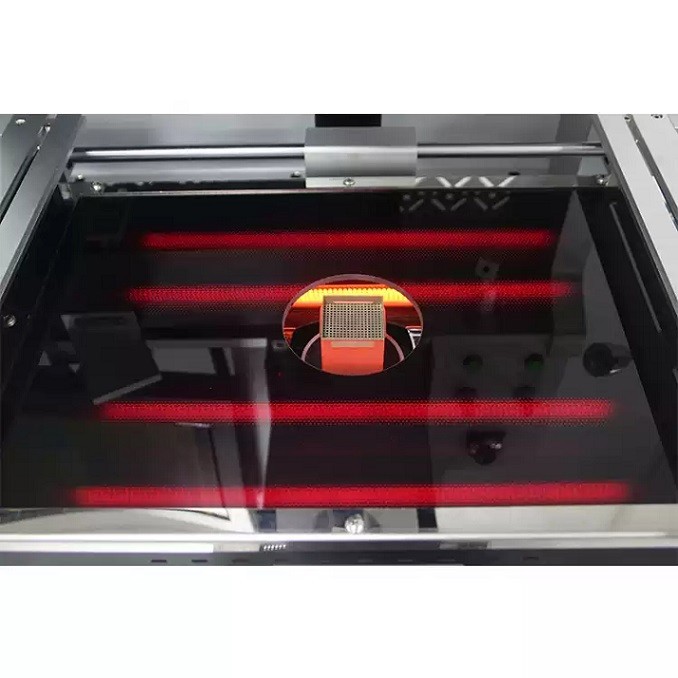

3. Zarządzanie ciepłem klasy przemysłowej:-Niezależny system ogrzewania z trzema-strefami (góra, dół, podgrzewanie wstępne) ze sterowaniem termoparą typu K-w pętli zamkniętej-, która utrzymuje odchylenie temperatury w granicach±1 stopień. Dolna grzałka o dużej-powierzchni pasuje do płytek PCB o różnych rozmiarach, zapewniając równomierne ogrzewanie.

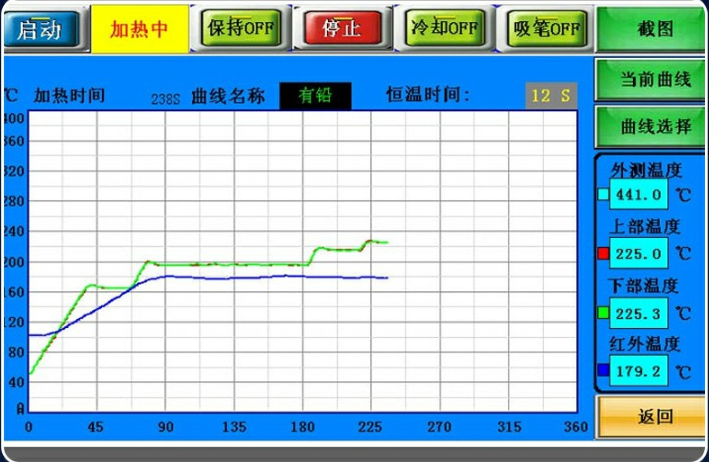

4.Intuicyjne sterowanie dotykowe-ekranem:Przemysłowy komputer PC z ekranem dotykowym HD i sterowaniem PLC oferuje zarówno tryb ręczny, jak i automatyczny. Zapewnia wykresy i analizy krzywych temperatury w czasie rzeczywistym-i przechowuje obszerne profile umożliwiające obsługę jednym-dotknięciem, co upraszcza złożone zadania.
Parametry produktów
| Kategoria | Specyfikacja |
|---|---|
| Model | DH-A2E |
| Całkowita moc | 5700W |
| Strefy grzewcze | 3 (góra: 1200 W, dolna strefa 2: 1200 W, strefa 3: 3200 W) |
| Zasilanie | 220 V AC ±10%, 50/60 Hz |
| Kontrola temperatury | Zamknięta-pętla z termoparą typu K- |
| Dokładność temperatury | ±1 stopień |
| Dokładność pozycjonowania | 0,01 mm |
| Maks. Rozmiar PCB | 450 x 500 mm |
| Min. Rozmiar PCB | 10 x 10 mm |
| Zgodny rozmiar chipa | 2x2 mm do 80x80 mm |
| Min. Skok chipa | 0,1 mm |
| Wymiary (DxSxW) | 600 x 700 x 850 mm |
| Waga netto | 70 kg |
Zaprojektowany dla profesjonalnego warsztatu:

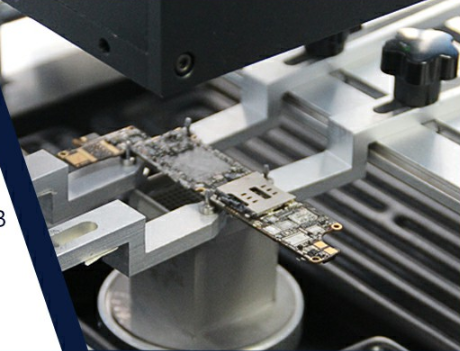

Poza podstawowymi specyfikacjami, DH-A2E jest przeznaczony do codziennego, profesjonalnego użytku. Funkcje takie jak regulowany przepływ powietrza dla małych komponentów, dysze obrotowe o 360 stopni, uniwersalne mocowania, szybkie chłodzenie i powiadomienia głosowe zapewniają płynny przepływ pracy. Jest wytrzymałystacja naprawcza smdkonstrukcja, certyfikat CE i funkcje bezpieczeństwa awaryjnego zapewniają niezawodną i bezpieczną pracę w wymagających warunkach.
Idealny dla:Usługi produkcji elektroniki (EMS),-niezawodne centra napraw (motoryzacyjne, lotnicze i kosmiczne, medyczne), działy badawczo-rozwojowe i wszelkie operacje wymagające niezawodnych, zautomatyzowanych i precyzyjnych przeróbek.
Szczegóły produktów
Nasza firma
Technologia Shenzhen Dinghua: precyzyjnie zaprojektowana dla Twojego sukcesu
W świecie zaawansowanej elektroniki, gdzie gęstość komponentów gwałtownie rośnie, a tolerancje maleją do mikronów, precyzja to nie tylko zaleta,-jest koniecznością. Firma Shenzhen Dinghua Technology została założona w 2011 roku z jasną misją: wyposażenie producentów i specjalistów od napraw w inteligentne narzędzia potrzebne do opanowania tej złożoności.
Stoimy na skrzyżowaniu ulwizjaIdziałanie. Nasza oferta-wydajnych systemów kontroli rentgenowskiej-i zautomatyzowanych stacji naprawczych BGA została zaprojektowana tak, aby przekształcić krytyczne wyzwania-od wykrywania ukrytych defektów lutowniczych po wykonywanie bezbłędnych napraw mikroprocesorów-w niezawodne, powtarzalne procesy.
Co definiuje technologię Dinghua?
Głębokie korzenie przemysłu:Nie tylko sprzedajemy sprzęt; kultywujemy wiedzę specjalistyczną. Nasz oddany zespół badawczo-rozwojowy stoi na czele technologii SMT i NDT, dzięki czemu nasze rozwiązania powstają w wyniku głębokiego zrozumienia-rzeczywistych wyzwań związanych z produkcją i naprawami podłóg.
Most do inteligencji:Specjalizujemy się w tworzeniu synergii. Integrując precyzyjną mechanikę z inteligentnymi systemami sterowania i wnikliwym oprogramowaniem, dostarczamy więcej niż samodzielne maszyny-oferujemypołączone przepływy pracyktóre usprawniają podejmowanie-decyzji i identyfikowalność.
Partnerstwo wykraczające poza produkt:Nasze zaangażowanie krystalizuje się po montażu. Oferujemy kompleksowe wsparcie techniczne, pomoc w zakresie aplikacji i responsywny serwis, tworząc partnerstwa mające na celu maksymalizację czasu sprawności operacyjnej i zwrotu z inwestycji.
Kierując się kulturą pragmatycznych innowacji i niezachwianej uczciwości, dążymy do doskonalenia standardów jakości i wydajności w produkcji i naprawie elektroniki na całym świecie. Razem budujmy przyszłość precyzji.
